Используйте мультиметр для точной диагностики: установите его в режиме измерения сопротивления (Ом), подключите щупы к контактам блока розжига, чтобы убедиться в отсутствии коротких замыканий или разрывов внутри устройства.
Обратите внимание на значение сопротивления: обычно оно находится в диапазоне от 3 до 5 Ом для исправных блоков. Если показания выходят за границы или отсутствует сопротивление, означает, что блок требует замены.
Перед проверкой отключите блок от электросети и автомобиля. Подключите мультиметр, – если устройство показывает стабильное сопротивление в ожидаемом диапазоне, блок ксенона функционирует исправно.
Проверяйте параметры аккуратно и последовательно для выявления возможных нарушений работы. Такой подход поможет предотвратить поломки и выбрать подходящий ремонт или замену.
Определение необходимых инструментов и подготовка к проверке
Для проверки блока розжига ксенона подготовьте мультиметр с функцией измерения сопротивления и нагрузки. Убедитесь, что тестер исправен, выбрав подходящий диапазон сопротивления или устанавливая автоматический режим. Возьмите отвертки и ключи для снятия блоков, а также диагностический мультимастер или тестовые кабели с всем необходимым зажимом. Перед началом отключите аккумулятор автомобиля и отсоедините разъемы блока розжига, чтобы избежать короткого замыкания. Проверьте наличие всех нужных инструментов, расположите их рядом для удобства и чистоты рабочего места. Убедитесь, что держите под рукой инструкцию по подключению и противопожарные средства на всякий случай. Проведите визуальный осмотр блока и кабелей, чтобы заранее исключить очевидные повреждения или окисление контактов. Проведение тщательной подготовки поможет сэкономить время и обеспечить безопасность при выполнении проверки.

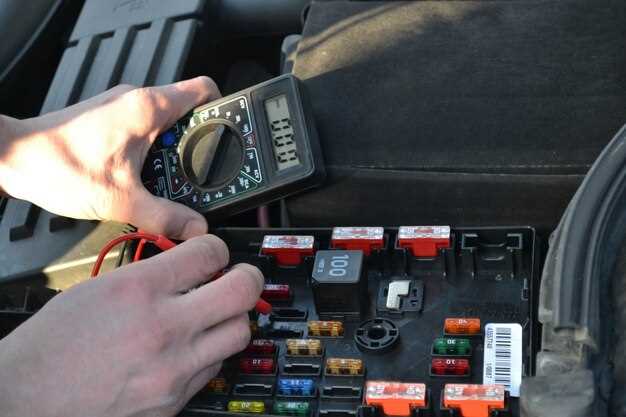

Выбор мультиметра для проверки блока розжига
Обратите внимание на диапазон измерений сопротивления. Для проверки блока ксенонового розжига вам потребуется мультиметр, способный измерять сопротивление в пределах от 0 до нескольких тысяч Ом. Это поможет точно определить целостность цепи без риска повреждения приборам.
Обратите внимание на удобство использования. Цельный и хорошо читаемый дисплей, длинный кабель для измерений в труднодоступных местах и удобные кнопки переключения режимов сделают работу быстрее и яснее, снизив риск ошибок.
Проверьте наличие автоматического отключения питания. Это особенно полезно при длительных измерениях, чтобы не разряжать батареи, а также избежать случайных сбоев во время работы.
| Критерий | Что важно учитывать |
|---|---|
| Диапазон сопротивления | Должен покрывать минимум 0 до 5 кОм для точных измерений цепи блока розжига. |
| Тип измерений | Должен фиксировать постоянное (ДПТ) и переменное (ДПВ) напряжение, а также сопротивление. |
| Чувствительность | Высокочувствительный режим для обнаружения малых сопротивлений, характерных для исправных цепей. |
| Автоматическое отключение | Помогает сэкономить заряд батареи и снизить риск ошибок. |
| Диапазон питания | Используйте модели с батареями типа батареек или аккумов, обеспечивающими длительную работу в ремонте автомобиля. |
Подготовка автомобиля к диагностике: отключение питания и снятие блока
Отключите минусовую клемму аккумулятора, чтобы разорвать цепь питания и избежать короткого замыкания или повреждения компонентов. Перед этим убедитесь, что автомобиль полностью выключен, а ключ извлечен из зажигания. Это снизит риск получения электрического удара и защитит электронные системы.
Для снятия блока розжига ксенона аккуратно отсоедините разъемы, избегая чрезмерного усилия. После отвинчивания креплений аккуратно извлеките блок, удерживая его за корпус, чтобы не повредить кабели или крепежные элементы. Проверьте наличие грязи или коррозии на контактах, очистите их мягкой щеткой или очистителем контактов при необходимости.
Обратите внимание на расположение и маркировку разъемов, чтобы правильно вернуть все в исходное положение. Не используйте металлические предметы для удаления или подключения разъемов, чтобы не создать короткое замыкание. Обессилите работу с блоком только после его полного отсоединения и проверки отсутствия напряжения на кабелях.
Определение технических характеристик блока розжига
При проверке блока розжига ксенона важно определить его номинальное напряжение и мощность. Обычно эти параметры указаны на корпусе или в технической документации. Допустимы отклонения в пределах 10%, поэтому для точности используйте мультиметр и уточняйте эти параметры.
Измерьте входное напряжение: подключите мультиметр в режиме измерения постоянного или переменного тока, в зависимости от модели блока. Проверьте соответствие с указанными характеристиками. Также необходимо измерить сопротивление выходных цепей, чтобы убедиться в исправности компонента.
Обратите внимание на допустимые диапазоны по току и напряжению. Это поможет определить, сможет ли блок нормально работать с вашей системой или требует замены.
| Параметр | Как измерять | Что учитывать |
|---|---|---|
| Номинальное напряжение | Подключите мультиметр к входным клеммам блока и измерьте напряжение при рабочем состоянии | Ожидаемые значения указаны в технической документации и обычно варьируются от 9 до 25 В |
| Мощность | Используйте формулу P=U?I, где U – напряжение, I – ток, взятый при работе блока | Для этого потребуется измерить ток при запущенной системе и умножить на напряжение |
| Сопротивление цепи | Мультиметр в режиме омметра, измерьте сопротивление выхода блока | Значения близкие к нулю указывают на исправность, значительные отклонения – на повреждение |
| Ток потребления | Замерьте ток через мультиметр в режиме тока при подаче питания на блок | Показатели превышающие паспортные параметры свидетельствуют о неисправности |
Внимательно сопоставляйте полученные данные с техническими характеристиками вашего блока. Только так можно точно определить его исправность и соответствие требованиям системы.
Обезопасные меры при работе с электрикой автомобиля
Перед началом работы отключите аккумулятор, чтобы убрать риск короткого замыкания и поражения током. Используйте изоляционные перчатки и инструменты с резиновыми ручками, чтобы снизить вероятность случайного контакта с электроустойчивыми частями. Проверьте наличие разрядников или предохранителей, защищающих систему от перенапряжений, и убедитесь в их работоспособности. Работайте в хорошо освещенном месте, чтобы отчетливо видеть все соединения и компоненты. Не касайтесь одновременно металлических частей и проводов, чтобы избежать накопленного статического электричества. Перед использованием мультиметра убедитесь, что устройство находится в рабочем состоянии и правильно настроено. При измерениях используйте правильные режимы и диапазоны, избегайте повреждения тестовых щупов или повреждения электроцепи. После завершения работы проверьте надежность всех соединений и установите все защитные крышки и панели. Никогда не пренебрегайте этими рекомендациями – они помогают значительно снизить риск происшествий и неудач при работе с электрикой автомобиля.
Практическая проверка блока розжига ксенона мультиметром
Для проверки блока розжига ксенона подключите мультиметр в режим измерения сопротивления или теста диодов.
- Обесточьте автосигнализацию и отключите блок розжига от системы для предотвращения повреждений или ошибок измерения.
- Проведите измерение сопротивления. Значения не должны быть равны нулю или бесконечности. Примерно 1-3 Ом указывает на исправность катушки.
- Если мультиметр показывает очень высокое сопротивление или бесконечность, блок скорее всего вышел из строя и требует замены.
- Наличие сопротивления только в одном направлении указывает на исправность диода внутри блока.
- Меркание или постоянное отсутствие сопротивления свидетельствуют о наличии короткого замыкания или разорванного диода, что делает блок неподходящим для работы.
Советуем повторить проверку на обоих цепях и сравнить результаты. Если измерения показывают правильные параметры, можно пробовать подключать блок обратно и тестировать работу лампы ксенона.
Измерение напряжения на входе и выходе блока
Подключите мультиметр в режим измерения постоянного напряжения (В) и установите его в соответствующий диапазон, обычно 20 В или выше.
Для проверки входного напряжения вставьте probes в клеммы разъемов питания блока розжига. Замерьте значение и сравните его с указанным на корпусе или в технической документации устройства. Обычно оно составляет около 12-13 В для штатных систем.
Обратите внимание, что при включении ксеноновой лампы могут наблюдаться кратковременные колебания напряжения. Зафиксируйте показания стабильно на пике или в статическом состоянии для точной оценки.
Если параметры выходного напряжения не соответствуют нормативам, подумайте о возможных причинах – слабый контакт, ухудшение изоляции или внутренний поврежденный элемент. В таком случае потребуется замена или ремонт блока.
Диагностика цепи управления и питания с помощью мультиметра
Начинайте диагностику, отключив блок розжига от цепи питания и управления. Настройте мультиметр на измерение сопротивления или тестер continuidad, чтобы выявить разрывы и короткое замыкание в проводке.
Проверьте исправность предохранителей, измеряя сопротивление или проводя тест на продолжительность цепи. Значение должно быть близко к нулю, если предохранитель целый. В случае прерывания цепи замените предохранитель.
Осмотрите разъемы и кабели на наличие повреждений или окисления. Используйте мультиметр в режиме прозвонки, чтобы убедиться в наличии контакта на каждом соединении.
Постепенно переходите к проверке блока питания. Измерьте напряжение на выходе блока с помощью мультиметра, при этом значение должно находиться в пределах номинальных характеристик (обычно 12-24 В). При отсутствии напряжения ищите проблему в источнике питания или проводке.
Используйте мультиметр в режиме тестер continua или сопротивление, чтобы проверить отдельные элементы цепи управления. Особое внимание уделите кондёрам, реле и транзисторам – их неисправности часто приводят к неправильной работе блока.
Если обнаружили высокое сопротивление или трещины на соединениях, прочистите контакты и сделайте повторное измерение. Неправильное или плохое соединение зачастую причиняет сбои в цепи управления.
Проведите проверку защиты цепи (например, цепей заземления) на наличие замкнутости или разрывов. В большинстве случаев это поможет выявить некорректную работу блока и предпринять меры для её устранения.
Интерпретация результатов теста и определение неисправности
Если при проверке измеренный диапазон напряжения составляет менее 10 В, это свидетельствует о повреждении блока розжига или его внутренней неисправности. В этом случае следует заменить устройство или обратиться к специалисту для диагностики.
Напряжение от 10 до 15 В говорит о том, что блок работает с высоким сопротивлением или частично поврежден. Проверьте соединения и контакты, возможно, потребуется чистка или повторное подключение. При сохранении низкого напряжения рекомендуется провести замену блока.
Результаты в диапазоне от 15 до 20 В указывают на исправную работу блока розжига, однако не исключают скрытых дефектов. Следует проверить качество подключения и убедиться, что ксеноновая лампа функционирует корректно.
Если показания стабильно находятся в диапазоне от 20 до 25 В, блок розжига работает без явных проблем. Тем не менее, при появлении мерцаний или нестабильности света стоит провести более углубленную диагностику или заменить устройство для предотвращения возможных поломок в будущем.
Отметьте, что значительное отклонение от нормальных показателей – сигнал к необходимости замены или ремонта блока. Чем точнее интерпретировать результаты, тем проще понять, требуется ли ремонт или сразу покупать новый блок. В таких случаях рекомендуется обратиться к профессионалам для более комплексной проверки и устранения неисправностей.
Особенности проверки различных моделей блоков розжига
При проверке блоков розжига стоит учитывать их конструктивные особенности. Для моделей с интегрированным преобразователем обычно достаточно измерить наличие напряжения на входных клеммах, а затем проверить работу блока при включении фары. В случае с более простыми устройствами достаточно проверить ток на выходе.
Модели с защитой от короткого замыкания зачастую отключаются при наличии неисправности, поэтому важно убедиться в исправности силовых цепей перед тестированием. Для этого можно снять блок и провести тест на короткое замыкание мультиметром в режиме прозвонки или мерить сопротивление между клеммами – значения должны быть в пределах нормы, указанной в техпаспортных данных.
Если блок оснащён ламповой схемой или электронным управлением, потребуется проверить состояние элементов внутри. Например, тестирование управляющих транзисторов или диодов покажет, где возникает сбой. В этом случае рекомендуется открыть корпус и визуально осмотреть компоненты перед измерениями.
Для моделей с защитой от перенапряжения или перегрева стоит обратить внимание на наличие дополнительных элементов, таких как предохранители или термодатчики. Их исправность можно проверить с помощью мультиметра в режиме прозвонки или сопротивления без нагрузки, чтобы убедиться в отсутствии повреждений или обрывов.
