Пошаговая инструкция по проверке реле 644 VAG мультиметром для новичков

Подготовка к проверке реле 644 VAG: что нужно знать и иметь под рукой

Перед началом проверки реле 644 VAG подготовьте мультиметр с рабочими щупами и батарейку, чтобы избежать перебоев в питании.

Определите точное расположение реле в вашем автомобиле, изучив схему электросистемы или инструкцию. Это ускорит процесс и позволит не ошибиться.

Переключите автомобиль в режим выключенного зажигания, отключите аккумулятор для безопасности и предотвращения случайных замыканий во время работы.

Обеспечьте наличие надежных инструментов – плоской отвертки или мультиметра с функциями прозвонки и измерения сопротивления. Они понадобятся для снятия и теста компонентов.

Заранее подготовьте чистое рабочее место, чтобы не потерять мелкие детали, и убедитесь, что на руках нет влаги или земли, которые могут влиять на измерения.

Запаситесь руководством по обслуживанию вашего автомобиля или схемой электропроводки, чтобы понять, какие параметры считать допустимыми при проверке реле.

Проверьте исправность разъемов и кабелей, убедитесь, что контактные соединения чисты и не окислены, что поможет избежать ложных срабатываний при тестировании.

Инструменты и аксессуары для проверки

Для точной диагностики реле 644 VAG потребуется мультиметр с функцией измерения сопротивления и проверки диодов. Обязательно используйте тестовые щупы с изолированными наконечниками, чтобы избежать случайных замыканий.

Дополнительно пригодятся держатели для мультиметра, позволяющие зафиксировать прибор и освободить руки для работы с реле. Маленький отвертка или зажмет для снятия корпуса реле обеспечит аккуратное разбор и минимизирует риск повреждений.

Обратите внимание на комплект щупов с острой или плоской насадкой – это поможет точно добраться до контактов на плате и внутри корпуса реле. Для дополнительной защиты используйте изолированные провода, особенно при измерениях с высоким напряжением.

Если планируете тестировать реле на месте, возьмите кабель-удлинитель, чтобы свободно подключить мультиметр и иметь удобство при доступе к труднодоступным местам. В некоторых случаях понадобится небольшая лупа для осмотра контактов и соединений, особенно при подозрении на прогары или повреждения.

Обзор характеристик реле 644 VAG

Реле 644 VAG обладает устойчивой работой при напряжении 12 В и токе до 20 А, что позволяет обеспечивать надежную коммутацию в бортовых системах автомобилей ауди, VW, Audi и других моделей группы VAG. Его контакты выполнены из бронзы с покрытием из олова, что уменьшает износ и сопротивление при эксплуатации.

Устройство оснащено магнитным приводом с быстрым реагированием, что обеспечивает минимальные задержки при включении и выключении циклов. Время переключения не превышает 10 миллисекунд, что важно для стабильной работы электронных систем автомобиля.

Габариты реле 644 VAG составляют примерно 40х30х25 мм, что позволяет легко интегрировать его в компактные модули электропроводки. Конструкция устойчиво переносит вибрации и температурные колебания, диапазон рабочих температур – от -40 до +85 градусов Цельсия.

Реле оборудовано контактами с низким сопротивлением – менее 50 миллиомов в состоянии закрытого контакта, что способствует снижению потерь энергии при работе цепи. Надежность залива корпуса и крепежных элементов обеспечивает долгий срок эксплуатации без потери характеристик.

Детали, входящие в состав реле, обладают высокой устойчивостью к воздействию влаги и пыли благодаря герметичному корпусу. Процесс проверки и замены реле 644 VAG становится проще благодаря стандартному монтажному креплению, совместимому с большинством автомобильных блоков. Широкий спектр характеристик позволяет использовать его в различных системах, требующих стабильной и долговременной работы электромеханики.

Определение расположения реле в автомобиле

Начинайте поиск реле, открыв блок предохранителей и реле, который обычно располагается под капотом или в салоне автомобиля. Используйте схему на крышке блока или руководство по эксплуатации, чтобы найти точное расположение, поскольку у разных моделей оно отличается. После нахождения блока снимите крышку и осмотрите внутренние компоненты.

Обратите внимание на маркировку на корпусе каждого реле. Обычно коды или номера, такие как “R1”, “Relay 644”, помогают определить конкретную функцию и место установки. Сравнивайте маркировку с инструкцией или схемой электросистемы автомобиля.

Проверьте расположение по кабелям и проводам, идущим к реле. Их схемы часто соответствуют расположению на блоке, помечены и маркированы. Следите за тем, чтобы отключать питание перед снятием реле, чтобы избежать короткого замыкания или повреждений.

Используйте фонарик для хорошего освещения внутренних отсеков, и при необходимости, возьмите специальную отвертку или инструмент для снятия креплений. После определения и доступа к нужному реле, приступайте к его проверке мультиметром или замените на рабочий аналог для теста.

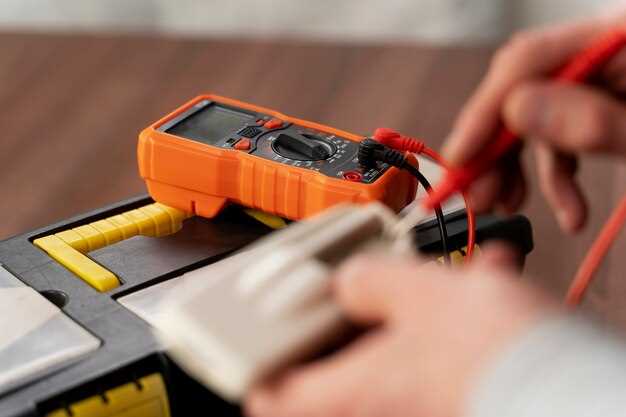

Подготовка автомобиля и электросхемы

Перед проверкой реле 644 VAG отключите аккумулятор, чтобы избежать короткого замыкания и обеспечить безопасность. Осмотрите электросхему, найдите расположение реле и маркировки, указанные в руководстве по эксплуатации автомобиля. Проверьте состояние контактов и проводов вокруг реле на наличие механических повреждений, окиси или коррозии, которые могут мешать точности измерений. Обеспечьте свободный доступ к реле, освободив его от защитных кожухов или креплений, чтобы не допустить повреждений при подключении мультиметра. Если есть возможность, сделайте схематическое изображение цепи или возьмите фотографию, чтобы затем было легче ориентироваться при проверке. Подготовка электросхемы и автомобиля–including аккуратное выполнение этих шагов–поможет выполнить диагностику быстро и без ошибок, а также снизит риск повреждений оборудования или неправильных измерений.

Пошаговая проверка реле 644 VAG мультиметром и анализ результатов

Подключите мультиметр в режим измерения сопротивления (Ω). Убедитесь, что двигатель выключен, и реле снято с места.

Проведите измерение сопротивления и запишите значение. Оно должно находиться в диапазоне от нескольких десятков до сотен Ом, характерных для исправного реле.

При отсутствии изменений сопротивления и данных, близких к нулю, внутри реле есть короткое замыкание, а результат считается некорректным. Если сопротивление превышает разумные значения, реле скорее всего вышло из строя.

Затем замкните управляющий контакт и повторите измерение. В исправном реле при замыкании показания сопротивления должны исчезнуть или снизиться до очень низких значений.

Проверьте полученные показатели: если сопротивление стабильно остается высоким и не меняется при замыкании, реле требует замены. При низком сопротивлении или отсутствии реакции – реле исправно. Если результаты противоречат этим рекомендациям, повторите тест или используйте другой мультиметр для исключения ошибок.

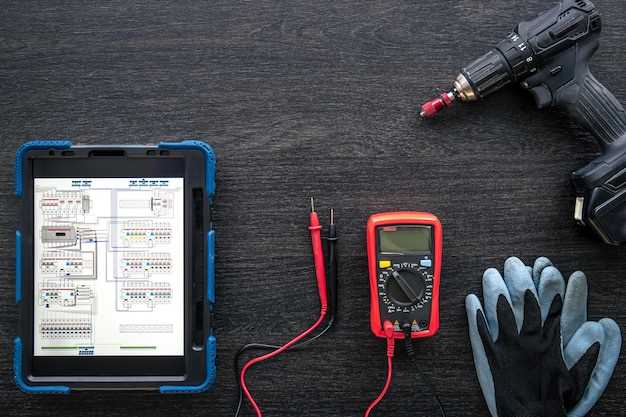

Подключение мультиметра к контактам реле

Перед подключением мультиметра найдите силовые контакты реле – обычно это контакты с маркировкой ’30’, ’85’ и ’86’. Для измерения состояния замыкания или размыкания цепи подключите щупы следующим образом:

• При снятом реле установите мультиметр в режим проверки прерывания цепи или сопротивления.
• Подключите черный щуп к контакту ’85’ или ’86’, который обычно является управляющим (сигнальным).
• Подключите красный щуп к контакту ’30’ или другим контактам, которые должны замыкаться или размыкаться при работе реле.

Обратите внимание, что контакты реле могут иметь свою назначенность: ’30’ – питание, ’85’ и ’86’ – катушка, ’87’ и ’87а’ – выходные контакты. Перед измерением уточните схему вашего конкретного реле, чтобы избежать путаницы.

Когда мультиметр подключен, активируйте цепь, подавая питание на катушку. При правильном соединении вы увидите изменение показаний на дисплее: при замыкании цепи сопротивление упадет к нулю или близко к нему, а при размыкании – значительно возрастет или покажет бесконечность.

Используйте фиксацию контактов, чтобы избежать соскальзывания щупов во время измерений, и обязательно отключайте мультиметр при смене контактов для предотвращения короткого замыкания или повреждения оборудования. Правильное соединение поможет точно проверить работоспособность реле и определить наличие неисправностей.

Измерение сопротивления катушки

Перед проверкой убедитесь, что реле отключено от цепи и разорвано. Установите мультиметр в режим измерения сопротивления (Ω).

• Обратите внимание на показания мультиметра. Обычно сопротивление катушек реле VAG 644 составляет от 50 до 150 Ом. Конкретные значения можно найти в технической документации или сервисных руководствах.
• Если показания очень малы, например, близки к нулю, или мультиметр показывает «КОНа» (короткое замыкание), катушка повреждена – рекомендуется заменить реле.
• Если стрелка мультиметра показывает слишком большое сопротивление или «ОТКЛЮЧЕНО», катушка повреждена или разорвана. В этом случае тоже потребуется заменить реле.

Запишите полученные значения для дальнейшего анализа. Проверьте соответствие измеренного сопротивления значению из инструкции либо типовым характеристикам производителя. Такой подход помогает определить состояние катушки и избежать возможных неисправностей в работе реле.

Проверка срабатывания на замыкание / размыкание

При невозможности получить ожидаемый результат, проверьте наличие механического заедания или загрязнения контактов. Если реле не изменяет свое состояние, замените его или повторите проверку на другом корпусе, чтобы исключить ошибку или дефекты мультиметра. Обратите внимание на плавность переключения, резкие скачки или отсутствие реакции – эти признаки могут сигнализировать о внутреннем повреждении или износе.

Внимательно следите за звуковыми сигналами мультиметра, если он их поддерживает, – это значительно упростит определение состояния контактов. Такой метод позволяет определить исправность реле без необходимости подключать нагрузку и безопасно проводить тесты даже новичкам.

Определение исправности контактов и их износа

Для проверки контактов реле используйте мультиметр в режиме прозвонки или измерения сопротивления. После выключения питания снимите реле и осмотрите контакты визуально. Трение, коррозия или наличие окислов указывают на износ или повреждение, которое снижает надежность соединения.

Аккуратно соедините щупы мультиметра с контактами реле. Значение сопротивления должно быть очень низким или близким к нулю. Если прибор показывает высокий уровень сопротивления или «отрывается» при проверке нескольких раз, контакты загрязнены или изношены.

Обратите внимание на признаки физического износа:

• Появление трещин или деформаций металла;
• Обрыв или искривление контактов;
• Коррозия, ржавчина или грязь на поверхности контактов;
• Изменения в цвете или состоянии покрытия металла.

Для проверки износа контактов используйте увеличительное стекло. Обследуйте их по всему периметру, ищите трещины, разрывы или деформации. Если контакты выглядят изношенными или поврежденными, лучше заменить реле или обратиться к специалисту.

Постоянное наблюдение за состоянием контактов и своевременная их очистка или замена помогают избегать неожиданных отказов, повышают стабильность работы системы и сохраняют ресурсы автомобиля.

Что делать при обнаружении неисправности реле

Если реле 644 VAG не срабатывает или работает нестабильно, первым шагом отключите питание и извлеките реле для осмотра.

Проверьте контакты на наличие коррозии, окисления или повреждений. Очистите их при необходимости специальной щеткой и соединительными спреями.

Используйте мультиметр, чтобы проверить сопротивление контактов и целостность катушки. Значения должны соответствовать техническим характеристикам. Для этого выполните следующую проверку:

Если внутренние компоненты повреждены, рекомендуется заменить реле. Устаревшее или поврежденное устройство может приводить к неправильной работе системы.

При повторных неисправностях проверьте цепи и блоки управления, чтобы исключить дополнительные причины поломки. В некоторых случаях потребуется профессиональная диагностика для выявления глубинных проблем.
