Если вы заметили перебои в работе электросистемы или исчезновение цепей, проверьте предохранители по полной схеме. Обновление предохранителей поможет восстановить работоспособность автомобиля без лишних затрат и долго не задерживаться на ремонте.
Перед началом работы снимите старые предохранители, следя за расположением и номерами, чтобы не запутаться при установке новых. Вместе с этим, воспользуйтесь рекомендациями по правильной замене, чтобы избежать повреждений и долговременного износа.
Подробная схема предохранителей для Нива 21213: как ориентироваться и находить нужный элемент
Для поиска конкретного предохранителя, используйте последовательность:
- Определите нужную функцию – например, зажигание или подсветку.
- Найдите указатель схемы, где обозначены сегменты для каждого типа цепи.
- Обратите внимание на номера и цветовые маркировки предохранителей, чтобы быстро сориентироваться в блоке.
Многие схемы складываются из нескольких групп по функциями или расположению. Их разделяют линии или цветовые отметки. В большинстве случаев, для Нива 21213:
- Первый блок – предохранители приборной панели.
- Второй – цепи электросистемы, отвечающие за освещение и салон.
- Третий – цепи двигателя и электрооборудования, включая насосы и датчики.
Обратите внимание на расположение самих предохранителей: они обычно расположены по схеме в виде столбца или в виде блока, разделенного на секции. Цифровые обозначения предохранителей помогают точно определить их назначение. Для удобства создайте схему или запомните основные номера, соответствующие важным системам.
Если есть сомнения, проверьте предохранитель мультиметром или тестером – так легко определить рабочий ли он, и можно без ошибок заменить нужный элемент.
Обзор расположения предохранителей на панели приборов и в моторном отсеке
Перед началом работы с предохранителями, откройте крышку панели приборов и найдите схему, обычно расположенную внутри крышки или рядом с ней. На панели приборов предохранители расположены по левую или правую сторону, строго в ряду или в блоках, закрепленных на пластиковых основаниях. Обратите внимание на маркировку, чтобы точно определить нужный предохранитель.
В моторном отсеке сориентация предохранителей или монтажных блоков может быть выполнена в боксе со стороны двигателя или по левому крылу. Там обычно находятся основные предохранители и рейки, отвечающие за важные системы автомобиля. Их легко распознать по яркой маркировке или изображению на крышке блока, обозначающему предназначение.
При осмотре блоков обратите внимание на наличие цветового кодирования, которое помогает быстро определить номинал предохранителя. Например, предохранители синего цвета обычно номиналом 15 А, желтые – 20 А, а красные – 30 А. Такой подход ускоряет замену и помогает избежать ошибок.
Рекомендуется иметь под рукой запасные предохранители соответствующих номиналов, чтобы при необходимости сразу провести замену. Перед этим отключите зажигание и убедитесь в отсутствии напряжения на цепи.
Если возникла неясность в расположении, воспользуйтесь схемой, расположенной в сервисной документации или на сайте производителя. Точная идентификация блоков и предохранителей помогает быстро восстановить работоспособность автомобиля и избежать повреждений электрооборудования.
Расшифровка маркировки и обозначений на схеме предохранителей
Обозначения на схеме предохранителей Нива 21213 содержат важную информацию о характеристиках каждого элемента. Обратите внимание на буквенно-цифровые коды, которые указывают на тип предохранителя, его номинальный ток и расположение.
Первое число или серия букв указывает на тип предохранителя. Например, ‘F’ обозначает предохранитель, а дополнительные символы описывают его особенности: ‘F’ – стандартный цилиндрический, ‘LP’ – плоский, ‘FA’ – автофильтрованный.
Основное числовое значение показывает номинальный ток предохранителя в амперах. Например, 10 или 15 – это 10 или 15 А соответственно. Это поможет выбрать подходящий элемент для конкретной цепи.
Обозначения могут сопровождаться дополнительными символами, такими как ‘B’ – для автоматических предохранителей, ‘S’ – для модульных, или ‘R’ – для переменных сопротивлений. Эти метки помогают быстро определить тип предохранителя и его назначение.
| Обозначение | Описание |
|---|---|
| F1, F2, F3… | Нумерация предохранителей в схеме, соответствует последовательности или месту установки |
| 10A,15A,20A | Номинальный ток в амперах, влияет на допустимую нагрузку цепи |
| LP | Плоский предохранитель, часто используется в монтажных платах |
| FA | Автофильтрованный предохранитель, защищает от скачков напряжения |
| B | Автоматический предохранитель, обеспечивает защиту при коротком замыкании |
| S | Модульный тип, легко заменяется без снятия всей сборки |
| R | Резистор или регулируемый предохранитель, позволяет адаптировать работу цепи |
При замене или проверке предохранителей обращайте внимание на эти маркировки, чтобы не перепутать типы и не использовать элементы с неподходящим номиналом. Правильная расшифровка существенно повышает безопасность и надежность автомобильной электросистемы.
Инструменты и материалы, необходимые для проверки и замены предохранителей
Для качественного выполнения проверки и замены предохранителей на автомобиле Нива 21213 подготовьте набор плоских и крестовых отверток, которые понадобятся для снятия защиты панели или доступа к предохранителям, расположенным под приборной панелью. Используйте мультиметр для проверки целостности предохранителя и определения его работоспособности, выбирая режим прозвонки или измерения сопротивления.

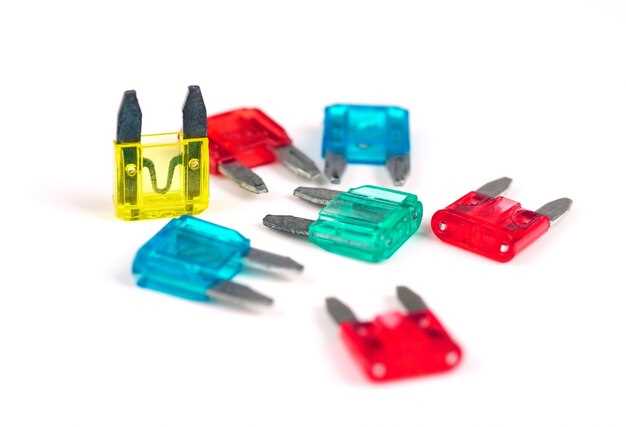

Обязательно возьмите запасные предохранители подходящих моделей и номиналов, чтобы быстро заменить вышедшие из строя элементы. Для удобства используйте пинцет или тонкогубцы для аккуратного извлечения предохранителя из гнезда, исключая риск повреждения контактов или корпуса блока.
Ключом или головкой на 10-12 мм удобно сдвигать и фиксировать пластиковые панели, если потребуется доступ к задней части блока предохранителей. Наличие плотной хранимой коробки или контейнера с отделениями поможет организовать запасные элементы и инструменты, избавит от путаницы и ускорит работу.
При необходимости используйте небольшие изолированные щипцы для работы в узких пространствах, а для чистки контактов — мягкую щетку или ватный тампон с изопропиловым спиртом. Перед началом проверки убедитесь в наличии хорошего освещения и достаточной площади для удобного манипулирования инструментами.
Этапы поиска поврежденного или сгоревшего предохранителя
Начинайте с осмотра предохранителей визуально, обращая внимание на светящуюся или черную линию внутри корпуса. Выполняйте аккуратную проверку каждого предохранителя, учитывая, что повреждение может быть не заметно на первый взгляд.
Используйте мультиметр в режиме прозвонки или тестера для проверки целостности каждого предохранителя. Для этого установите прибор на сопротивление и проверьте каждый компонент, убедившись, что сопротивление равно нулю или близко к нему. Обнаружив предохранитель с высоким сопротивлением или с обрывом, замените его.
Обратите внимание на предохранители по цепи, которая перестала работать. Включите зажигание и последовательно отключайте/подключайте предохранители, чтобы выявить, при каком именно отключается цепь. Это позволит сузить круг поиска.
Иногда причиной повреждения может стать перегрузка или короткое замыкание. Проверьте сопутствующие компоненты цепи, чтобы исключить возможность их повреждения. В случае частых срабатываний одна и та же цепь требует дополнительного исследования перед заменой предохранителя.
| Шаг | Описание |
|---|---|
| 1 | Визуальный осмотр предохранителей на наличие повреждений или потемнений |
| 2 | Проверка сопротивления мультиметром для выявления обрыва или повреждения |
| 3 | Последовательное отключение предохранителей с проверкой цепи |
| 4 | Анализ цепей и электроприборов на наличие коротких замыканий или перегрузок |
| 5 | Замена поврежденных предохранителей и проверка работы системы |
Дополнительные советы по распознаванию неисправности системы по состоянию предохранителей
Обращайте внимание на цвет и структуру стеклянной колбы предохранителя. Потемнение, трещины или разрывы внутри указывают на перегрузку или короткое замыкание.
Проверьте наличие окиси или нагара на металлических контактных пластинах. Свежие предохранители должны иметь чистую поверхность без следов коррозии.
Постоянное искрение или появление следов разрушения внутри корпуса говорит о частых перенапряжениях или неправильной эксплуатации системы.
Если предохранитель выглядит целым, но система не работает, проведите проверку цепи с помощью мультиметра. Иногда повреждение может быть внутри или в цепи, не оставляя видимых признаков.
Обратите внимание на характер срабатывания предохранителя: если он срабатывает при минимальной нагрузке или по непонятным причинам, причина может скрываться в коротком замыкании или слабых местах проводки.
Регулярный осмотр предохранителей поможет выявить слабые места системы и предупредит серьезные повреждения. Не забудьте регулярно проверять их состояние при эксплуатации автомобиля.
Практическое руководство по замене предохранителей в Нива 21213: пошаговая инструкция
Откройте капот и найдите блок предохранителей – он обычно расположен слева от двигательного отсека. Проверьте его крышку на наличие схемы, чтобы точно знать расположение нужного предохранителя.
Осмотрите расположенные предохранители и найдите тот, который поврежден или перегорает. Обычно поврежденный предохранитель обладает обгоревшими металлами или сломанной пластиной внутри корпуса.
Используйте плоскую отвертку или специальный съемник предохранителей, чтобы аккуратно извлечь поврежденный элемент. Не применяйте силу, чтобы не повредить корпуса или соседние предохранители.
Подбирайте замену, точно соответствующую номинальному току, указанному на схеме или в инструкции. Обычно стандартные предохранители – на 10, 15, 20 Ампер.
Установите новый предохранитель на место, правильно зафиксировав его в гнезде. Проверьте, чтобы он был плотным и не шатался.
Закройте крышку блока предохранителей и убедитесь, что зафиксирована плотно. Проверьте работу системы, которая отвечала за поврежденный предохранитель, чтобы убедиться в исправности.
Подготовка автомобиля: отключение аккумулятора и отключение системы питания
Перед началом работы с предохранителями Нива 21213 отключите аккумулятор, чтобы исключить риск короткого замыкания или повреждения электронных компонентов. Находите клеммы аккумулятора и используйте ключ или рожковый инструмент для их аккуратного отсоединения, начиная с минусовой клеммы, чтобы разорвать цепь безопасно.
Перейдите к отключению системы питания, убедившись, что все электроприборы выключены. Отсоедините провода от блоков предохранителей или других элементов системы, чтобы предотвратить появление искр или неожиданных напряжений во время замены.
Фиксируйте аккуратно все отсоединенные кабели и провода, чтобы избежать их повреждения или потери. В каждом случае соблюдайте последовательность отключения, чтобы не допустить скачков напряжения, и будьте осторожны при работе с электросистемой автомобиля.
Обзор методов безопасной извлечения предохранителей
Перед началом извлечения предохранителя отключите питание автомобиля, чтобы избежать риска короткого замыкания или поражения электрическим током. Используйте пластиковую или резиновую щипцы для извлечения, избегая контактирования с металлическими частями корпуса.
Перед выемкой осмотрите предохранитель на наличие повреждений, обгоревших участков или смещений. Если предохранитель застрял или прочно сидит, не применяйте силу – аккуратно подверните или воспользуйтесь специальными приспособлениями для вытягивания, чтобы не повредить держатели или соседние элементы цепи.
Для безопасного извлечения рекомендуется захватывать предохранитель за боковые металлические наконечники, избегая воздействия на пластиковую часть. В случае необходимости используйте приспособление с мягким наконечником, чтобы не повредить его при выемке.
При замене убедитесь, что новый предохранитель точно совпадает по номиналу и размеру с оригиналом. После установки проверьте фиксацию, чтобы исключить его случайное выпадение или смещение при дальнейшем использовании.
Выбор и покупка соответствующих заменительных предохранителей
Определите точное номинальное значение тока, указанное на оригинальных предохранителях или в руководстве по эксплуатации автомобиля. Обычно это число в амперах (например, 10A, 15A, 20A), которое обеспечивает защиту электросистемы без риска постоянных срабатываний при нормальной работе.
Обратите внимание на тип предохранителя: цилиндрический, плоский или миниатюрный, чтобы подобрать совместимый вид для вашего автомобиля. Используйте оригинальные или аналогичные модели от проверенных производителей, чтобы избежать риска повреждения или неправильной работы цепи.
При выборе новой партии предохранителей учтите запас – приобретайте немного больше, чем требуется, чтобы оперативно заменить поврежденный элемент. В случае сомнений запишите параметры оригинальных предохранителей или сфотографируйте их перед покупкой.
Покупайте предохранители в проверенных магазинах автозапчастей или специализированных точках, где гарантируют качество и соответствие стандартам. Избегайте дешевых и неподтвержденных вариантов, так как неправильный выбор может привести к отказу системы или даже повреждению электросети.
Проверьте упаковку на наличие маркировки и сертификатов качества. Аккуратно храните приобретенные предохранители в отдельной коробке или ящике, чтобы всегда иметь под рукой запас для быстрого обслуживания.
Установка новых предохранителей: последовательность действий и советы по правильной фиксации
Перед заменой предохранителя отключите зажигание и снимите минусовую клемму аккумулятора, чтобы избежать короткого замыкания. Подготовьте соответствующий предохранитель нужного типа и номинальной силы.
Откройте защитный пластиковый корпус блока предохранителей, аккуратно извлекая крышку, чтобы не повредить зажимы. Осмотрите старый предохранитель: убедитесь, что оно действительно повреждено или сгорело, прежде чем его вытягивать.
Извлеките поврежденный предохранитель, зажав его за металлические зажимы. Используйте неострый инструмент, например, пластиковую отвертку, чтобы не повредить контакты. Очистите контакты внутри блока, если на них есть налет или окисление, для лучшей фиксации нового предохранителя.
Вставьте новый предохранитель, зафиксировав его так, чтобы он плотно вошел в гнездо и не шевелился. Обязательно проверьте правильность расположения и номинал, указанный на корпусе или в инструкции к автомобилю.
Закройте крышку блока предохранителей, надежно зафиксировав ее защелки или винты. После этого подключите минусовую клемму аккумулятора и включите зажигание, чтобы проверить работу системы.
Для обеспечения долговечности соблюдайте регулярную проверку состояния предохранителей, особенно если возникают проблемы с электропитанием отдельных компонентов автомобиля. Не пренебрегайте использованием предохранителей только с должным номиналом – это важно для защиты электросистемы.
Проверка работоспособности системы после замены и тестовые процедуры
После замены предохранителя важно убедиться, что система функционирует корректно. Для этого подключите все элементы электропитания и включите автомобиль. Проверьте работу приборной панели и убедитесь, что индикаторы сигнализации исчезли.
Обратите внимание на работу диагностической системы, при наличии таковой. Если возникают ошибки, перепроверьте монтаж предохранителя, соблюдая схему соединений. Используйте мультиметр для измерения напряжения на цепи, связанных с новым предохранителем.
Для тестирования цепи, запустите двигатель и выполните активацию тех функций, которые связаны с замененной частью системы. Например, включите двигатель, запустите фары или другие электроприборы. Убедитесь, что цепь не перегревается и напряжение остается стабильным.
Обязательно проверьте работу предохранителя в различных режимах нагрузки. Для этого можно подключить нагрузочные резисторы или электроприборы, которые требуют активного электроснажения. Небольшой тест с нагрузкой поможет убедиться в надежности замены.
Если все системы работают исправно, выключите зажигание и повторно осмотрите место соединения. Освежите соединения и убедитесь в отсутствии искр, перегрева или повреждений. После этого можно считать, что система работает правильно, а предохранитель установлен надежно и безопасно.
