Подробная схема подключения и обслуживания инжектора на ниве для правильной эксплуатации

Оптимизация работы вашего Нивы начинается с точного знания схемы подключения инжектора. Используйте правильные алгоритмы для подключения датчиков и систем управления, избегая ошибок, которые могут привести к сбоям или дорогостоящему ремонту.

Обслуживание системы требует регулярной проверки состояния свечей, датчиков и разъемов. Чистка и замена фильтров, а также своевременное обновление прошивок обеспечивают стабильную работу двигателя и увеличивают его ресурс.

Пошаговая инструкция по подключению системы инжектора Нива

Перед началом убедитесь, что все необходимые компоненты и инструменты под рукой: электронный блок управления, датчики, клеммы, провода и монтажные зажимы. Важно проверить исправность и правильно распорядиться каждым элементом.

Начинайте с отключения аккумулятора, чтобы избежать короткого замыкания. Затем снимите воздушный фильтр и доступ к старой системе подачи топлива. Осмотрите топливопроводы и очистите место соединения, чтобы обеспечить чистое и надежное подключение.

Подключите датчик положения дроссельной заслонки к соответствующему разъему на блоке управления, следя за точностью фиксации зажимов. После этого подключите датчик массового расхода воздуха, внимательно зафиксировав кабель на правильной стороне стыка.

Затем приступайте к соединению электропитания и блока управления. Используйте схему, чтобы точно определить расположение контактов: питание +12 В, масса и сигнальные провода. Все соединения закрепите зажимами и заизолируйте их для защиты от коррозии.

Элемент	Расположение и подключение
Блок управления	Закрепите его на кузове или в специально отведенном месте, обеспечивая защиту от влаги и вибраций. Подключите его к датчикам и электропитанию согласно схеме.
Датчик положения дроссельной заслонки	Соедините кабель с разъемом блока, убедившись в надежности фиксации.
Датчик массового расхода воздуха	Подключите к соответствующему разъему блока управления, следя за правильной ориентацией кабеля.
Питание и масса	Провода подсоедините к клеммам аккумулятора, зафиксировав их и защитив от возможных повреждений.

После подключения соберите все снятые элементы, установите воздушный фильтр и проверьте надежность всех соединений. Запустите двигатель, следя за работой системы через диагностический разъем или индикаторы на блоке управления. В случае правильной установки двигатель выдаст стабильную работу без ошибок на дисплее.

Подготовка инструментов и материалов для монтажа

Перед началом работы соберите все необходимые инструменты: отвертки различных размеров и типов, гаечные ключи, плоскогубцы, набор ключей и трещотка. Проверьте их состояние: инструменты должны быть чистыми, без повреждений, с исправными рукоятками.

Дополнительно подготовьте материалы: кабельные зажимы, хомуты, герметик, силиконовую смазку, изоляционную ленту и флюс для пайки. Все компоненты разместите рядом для удобства доступа во время монтажа.

• Высокое качество инструментов уменьшит риск повреждений и ускорит работу.
• Обеспечьте наличие дополнительных наконечников и сменных насадок для инструментов различного назначения.
• Проверьте наличие кабельных соединителей и разъемов, убедитесь в их чистоте и исправности, чтобы избежать проблем при подключении.

Обратите внимание на безопасность: подготовьте защитные очки, перчатки и рабочую поверхность. Перед началом работы очистите рабочее место и подготовьте освещение, чтобы избежать ошибок и ускорить процесс монтажа.

Правильное подключение электропроводки инжектора

Перед началом подключения убедитесь, что питание отключено. Используйте качественные кабели с надёжной изоляцией, подходящие для автомобильных условий. Проводку прокладывайте по специально отведённым каналам, избегайте пересечений с высокотемпературными или движущимися частями двигателя.

Точки подключения к датчикам и прочим компонентам тщательно маркируйте и проверяйте соответствие цветовой схемы. Все соединения фиксируйте изолентой или термоусадочной трубкой для защиты от вибраций и влаги. Не допускайте соединений с недостаточной длиной или с перекрученными проводами.

Клеммы и адаптеры зажимайте плотно, избегая появление искр и окисления. Используйте предохранители согласно спецификациям–их нужно установить в разрыв питания или цепей управления, чтобы обеспечить защиту от короткого замыкания. Регулярно проверяйте соединения, особенно при выполнении технического обслуживания.

При подключении реле учитывайте правильную разводку и ориентацию, чтобы избежать перепутывания контактов. В финале аккуратно закрепите всю электропроводку, избегая перегибов и натяжений. Перед запуском двигателя убедитесь, что все соединения надёжны и изолированы как можно лучше.

Установка датчиков и электрооборудования

Перед началом установки убедитесь, что все компоненты соответствуют характеристикам вашего двигателя и схемы подключения. Подключайте датчики последовательно, строго соблюдая полярность и инструкции к каждому прибору. Для надежности закрепляйте датчики жестко, чтобы избежать смещения и получения ложных данных в процессе эксплуатации.

При подключении датчиков температуры, давления и уровня следите за правильным размещением – они должны находиться в точках, максимально отражающих параметры системы. Используйте герметичные разъемы и изолирующую ленту для защиты от влаги и пыли, особенно в условиях эксплуатации вне крытых помещений.

Производите электропитание датчиков согласно схеме, избегая пересекающихся линий, которые могут создавать помехи. Для передачи сигналов применяйте экранированные кабели и минимизируйте длину линий, чтобы снизить уровень шумов и обеспечить стабильное считывание данных.

Все соединения после установки проверяйте тестером на наличие коротких замыканий и надежность контактов. После подключения каждого датчика запускайте предварительную проверку работы, мониторьте показатели в рабочем режиме, и при необходимости корректируйте позицию или настройки.

Дополнительно, при установке электрооборудования, такого как блоки питания, реле и контроллеры, используйте предохранители для защиты цепей и избегайте перегрузок. Запускайте систему поэтапно, проверяя работу каждого элемента, чтобы своевременно выявить и устранить возможные неисправности или слабые соединения.

Проверка герметичности и запуск системы

Заключительный этап перед запуском – проверить герметичность системы. Для этого убедитесь, что все соединения хорошо затянуты и отсутствуют видимые трещины или повреждения на шлангах и фитингах. Затем подключите насос и медленно создайте давление в системе, наблюдая за манометром. Накачивайте до установленного рабочего давления, указанных в инструкции к инжектору, обычно это 2-3 бара. Во время подъема давления внимательно зачитайте показания и зафиксируйте их.

Постепенно отключите насос и наблюдайте за стрелкой манометра. Если давление держится без изменений в течение 5-10 минут, системa герметична. В случае понижения давления необходимо найти и устранить возможные утечки – проверить все соединения, шланги и уплотнители. Для уточнения используется мыльная пена: наносите её на соединения и внимательно осматривайте, не появляется ли пузырьков. Обнаружив слабое место, закрепите или замените поврежденный элемент.

Перед запуском запускайте систему поэтапно, включение происходит с помощью ключа или пускового устройства. Следите, чтобы первые несколько минут мотор работал без нагрузок и в пределах допустимых оборотов. Проверяйте работу всех датчиков и системы подачи топлива. Если возникают необычные звуки или резкие колебания давления, остановите работу и проведите повторную диагностику. Такой подход поможет добиться стабильной работы и избежать возможных поломок в дальнейшем.

Настройка базовых параметров после установки

Подключите датчики температуры и кислорода согласно схеме, убедившись, что все соединения надежно зафиксированы. После этого включите двигатель и прогрейте его до рабочей температуры, чтобы избежать искажений в настройках.

Откройте программное обеспечение ECU и выполните сброс параметров до заводских данных, чтобы устранить возможные сбои или некорректные параметры из предыдущих настроек.

Настройте базовую рабочую карту, установив значение угла зажигания на момент, рекомендованный для вашей модели Нивы – обычно это около 10–15 градусов при низких оборотах. Проверьте, что в режиме холостого хода обороты держатся стабильно в диапазоне 750–850 об/мин.

Отрегулируйте топливную смесь, постепенно увеличивая с помощью настроек в программном обеспечении, пока обороты не станут стабильными при минимальном потреблении топлива. Убедитесь, что при этом не появляется детонация или переходные процессы.

Проверьте работу датчиков, особенно датчика положения дроссельной заслонки и расходомера воздуха, наблюдая за их значениями в режиме реального времени. Значения должны соответствовать рекомендациям для вашего двигателя, а их стабильность – обеспечивать плавную работу системы.

Запустите проверку системы с помощью диагностического сканера и убедитесь, что не возникло ошибок или сбоев. Если есть некорректные сигналы, устраните их путем калибровки или поврежденных соединений.

Запустите тестовую поездку, обращая внимание на поведение двигателя. При необходимости скорректируйте параметры топливной карты и зажигания, чтобы добиться плавной работы и максимальной отдачи без перебоев или потери мощности. Повторите эти шаги до достижения оптимальных показателей.

Обслуживание системы инжектора: проверка, регулировка и диагностика

Начинайте с очистки воздушного фильтра и фильтров топлива, чтобы обеспечить правильную подачу воздуха и топлива в систему. Затем проверьте состояние свечей зажигания – их износ влияет на работу инжектора и может привести к неправильной работе двигателя. Используйте однопроводной тестер или сканер для считывания кодов ошибок и выявления неисправностей в системе управления двигателем.

Регулировка количества топлива и воздуха осуществляется с помощью датчиков, таких как датчик массового расхода воздуха (MAF) и датчик положения дроссельной заслонки (TPS). Проверяйте их актуальность и чистоту, очищая от загрязнений специальными средствами. При необходимости произведите калибровку базы данных или замените проблемные датчики.

Диагностические тесты включают проверку давления в топливной рампе, состояния топливных форсунок и соответствия их распыления заданным параметрам. Используйте манометр для измерения давления и специальных головок для проверки форсунок на соответствие расхода и распыления. Регулярное проведения этих процедур позволяет быстро выявить засорения или износ компонентов системы.

Обратите внимание на работу электромагнитных клапанов и датчиков обратной связи – их неисправность приводит к сбоям в работе двигателя и увеличенному расходу топлива. При обнаружении отклонений замените или отрегулируйте неисправные элементы, чтобы поддерживать стабильную работу системы инжектора.

Регулярная проверка и точная настройка системы инжектора помогают повысить эффективность двигателя, снизить расход топлива и продлить срок службы компонентов. Не забывайте вести журнал обслуживания для отслеживания всех выполненных процедур и своевременного проведения диагностики.

Регулярная проверка и очистка форсунок

Проверяйте состояние форсунок каждые 10-15 тысяч километров пробега или раз в сезон, особенно в условиях плохого качества топлива. Используйте диагностический сканер или специальные тестеры для определения загрязнений или неисправностей, чтобы вовремя обнаружить проблему.

Для очистки форсунок применяйте профессиональные жидкости или инжекторные чистящие средства, которые можно заливать прямо в топливную систему. Следите за инструкциями по применению и не превышайте рекомендованную дозировку, чтобы избежать повреждений деталей.

При обнаружении значительных загрязнений или слабого распыла выполните механическую чистку или обратитесь к специалистам. Частичная чистка с использованием ультразвука или промывка станциями высокого давления помогает добиться оптимальной работы системы подачи топлива.

Обратите внимание на работу датчиков давления и температуры, так как они могут влиять на работу форсунок. Регулярное обслуживание и своевременная очистка сохраняют стабильность работы двигателя и снижают расход топлива, что особенно важно при использовании инжекторной системы.

Запомните: чистые форсунки обеспечивают равномерный распыл топлива и уменьшают риск засоров, что способствует стабильной работе двигателя и продлевает срок службы всей системы впрыска.

Настройка топливного состава и корректировка ECU

Начинайте с определения оптимальной состава топливной смеси для вашего двигателя, исходя из его технических характеристик и условий эксплуатации. Для этого используйте диагностический сканер и специальные программы, позволяющие видеть параметры работы ECU в реальном времени.

Настройте параметры подачи топлива, регулируя карты топливоподачи в ECU. В большинстве случаев параметры можно модифицировать через диагностический порт с помощью настройщика или программного обеспечения на ноутбуке. Следите за значениями датчиков кислорода (лямбда-зондов), чтобы обеспечить правильное соотношение воздух-топливо.

Используйте таблицу ниже для проверки и настройки базовых параметров:

Параметр	Значение по умолчанию	Рекомендуемое значение	Описание
Коэффициент топливоподачи	1.00	от 0.95 до 1.05	Регулирует объем топлива, подаваемый в цилиндры
Температура воздуха на входе	20°C	поддерживайте в диапазоне 15–25°C	Влияет на расчет смеси
Датчик кислорода (лямбда-зонд)	0.85 — 0.90	зеленая зона 0.90 — 1.00	Определяет избыток/недостаток топлива
Общий угол зажигания	-10° до -15°	-12°	Влияет на мощность и стабильность работы

После внесения изменений проверьте работу двигателя на холостых и при нагрузке, обращая внимание на реакции датчиков и поведение автомобиля. Мелкие корректировки позволяют добиться стабильной работы и оптимальной мощности без потерь экономичности.

Перед завершающей настройкой проведите тест-драйв, контролируя показатели с помощью сканера. Настройка ECU требует аккуратности и последовательности, чтобы избежать переборщить с обогащением или обеднением смеси, что негативно скажется на ресурсе мотора и его стабильности.

Диагностика ошибок и устранение неисправностей

Для быстрой диагностики начните с проверки контрольной лампы. Если она загорается, обратите внимание на код ошибки, который можно считать с помощью диагностического сканера. Расшифровку кодов найдите в руководстве или специальных таблицах, чтобы точно понять причину.

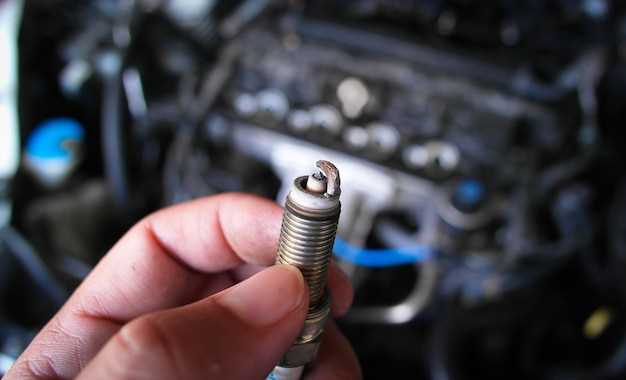

Следующим шагом проверьте состояние свечей зажигания. Изъятие и визуальный осмотр помогут выявить нагар или повреждения. При необходимости замените неисправные свечи на новые, соблюдая рекомендации по тормозной или маркировке.

Обратите внимание на систему питания. Проверьте состояние топливных фильтров и засорение топливных линий. Засоренный фильтр ограничит подачу топлива, вызывая неправильную работу двигателя.

Проверьте датчики и их разъемы. Особенно важны датчик положения коленвала и датчик температуры охлаждающей жидкости. От плохого контакта или неисправности этих элементов зависит стабильная работа системы зажигания и впуска.

При появлении странных звуков или вибраций определите их источник. Используйте стетоскоп или просто прислушивайтесь к различным частям автомобиля, чтобы локализовать проблему. Иногда причину можно найти в неисправных кронштейнах, изношенных подшипниках или поврежденных ремнях.

Если машина плохо тянет или возникают перебои в работе, проверьте состояние воздушного и топливных фильтров, а также заслонок дроссельной заслонки. Засорения или неправильное закрытие клапанов ухудшают качество смеси и приводят к сбоям.

Регулярная компьютерная диагностика позволяет обнаружить скрытые сбои. Используйте качественный сканер и тщательно прочитывайте коды ошибок. В случае сомнений обращайтесь к специалистам, которые смогут провести более глубокое обследование блоков управления и систем впрыска.

Для устранения неисправностей, связанных с неправильной работой системы, чаще всего достаточно заменить или настроить поврежденные компоненты. После любой замены проведите тест-драйв, чтобы убедиться в полном устранении ошибки.

Обзор популярных проблем и способы их устранения

Проблема с запуском двигателя или его нестабильная работа часто связана с засорением топливной системы. Для устранения этой причины рекомендуется промыть топливный насос, проверить фильтры и очистить инжекторные форсунки. Использование качественных присадок поможет восстановить правильное распыление топлива и обеспечить стабильную работу двигателя.

Загоревшаяся или мигающая лампочка неисправности – сигнал о необходимости диагностики электронных систем. Подключите сканер и считывайте код ошибки, чтобы определить конкретную причину. Наиболее распространенные ситуации связаны с датчиками разрежения,ДМРВ или катализатором. Замена неисправных датчиков позволяет быстро вернуть систему в рабочий режим.

Неровная работа двигателя на холостом ходу часто вызывается ослабленным контактам или загрязненными датчиками положения дроссельной заслонки. Проверьте соединения, при необходимости очистите или замените датчики. Настройка заслонки и проверка системы вентиляции картера позволяют устранить причину и добиться равномерной работы.

Проблемы с мощностью или повышенным расходом топлива связаны с неправильной регулировкой системы впрыска или изношенными свечами зажигания. Регулярная проверка и замена свечей, а также корректировка топливной карты помогают добиться экономии топлива и повышенной динамики движения.

Посторонние звуки при работе двигателя свидетельствуют о возможных износе или повреждении резонаторов, крепежных элементов или сальников. Осмотрите узлы, замените поврежденные части и используйте оригинальные комплектующие. Это предотвратит дальнейшие поломки и сохраняет работоспособность системы.

Когда и как проводить профилактическое обслуживание

Регулярно проверяйте состояние фильтров и топливной системы каждые 10-15 тысяч километров или раз в полгода, чтобы избежать засоров и сохранить стабильную работу инжектора.

Осмотрите свечи зажигания и воздушный фильтр, не реже одного раза в год, особенно после зимнего периода или активных поездок по пыльным дорогам. Чистые свечи и фильтры способствуют более ровной работе двигателя и экономии топлива.

Обязательно проверяйте давление и состояние шин, а также работу системы охлаждения раз в 15-20 тысяч километров. Несвоевременное обслуживание этого узла может привести к перегреву и поломкам двигателя.

Обслуживание электрической системы и разъемов выполните раз в 20 тысяч километров, чтобы избежать коррозии и плохого контакта, что может привести к сбоям в работе инжектора.

Плановые проверки расходомера воздуха и датчиков элемента управления двигателем начинайте каждые 30 тысяч километров. Это поможет поддержать точность дозировки топлива и повысить экономию топлива.

Мойте и очищайте инжектор, используя специальные чистящие средства или профессиональные услуги, каждые 40-50 тысяч километров, чтобы предотвратить накопление нагара и обеспечить стабильную подачу топлива.
