Перед началом работы убедитесь, что двигатель охлажден до рабочей температуры и установлен на нейтралке. Это обеспечит правильное положение распредвалов и коленвала, снизит риск ошибок и сделает процесс более предсказуемым.
Внимание: Выдержите последовательность действий, избегая спешки. Точное выставление ГРМ достигается спокойным и продуманным подходом.
Первый шаг: поверните коленвал так, чтобы метка на их зубчатом ремне совпала с меткой на корпусе двигателя. Обычно это положение, когда поршень 1-го цилиндра находится в ВМТ такта сжатия.
Проверка: убедитесь, что метки на распредвалах совпадают с ориентирующими отметками на крышке распределительного вала или корпусе. В некоторых моделях фаски на шкивах расставлены так, чтобы обеспечить точность.
Второй шаг: зафиксируйте распредвалы в этом положении при помощи специальных фиксаторов или стопорных приспособлений, чтобы избежать смещения при натяжке ремня.
Совет: аккуратно натягивайте ремень, избегая чрезмерного усилия, чтобы не повредить зубья или ролики. Направляйте натяжитель так, чтобы ремень ложился равномерно без провисаний.
Третий шаг: аккуратно проверьте правильность установки, вручную проверяя вращение двигателя и соответствие меток. После этого снимите фиксаторы, регулируя натяжение ремня, если необходимо.
Итог: завершайте сборку в обратном порядке, следя, чтобы все элементы были надежно закреплены, а ремень равномерно натянут.
- Подготовительные этапы и необходимые инструменты для выставления ГРМ
- Подбор и подготовка ключевых инструментов: шпильки, свечные ключи, отвёртки
- Подготовка двигателя: отключение аккумулятора и снятие аксессуаров
- Обеспечение безопасности: фиксация коленвала и распредвалов
- Проверка состояния ремня и аксессуарных роликов перед началом работы
- Практическая последовательность выставления ГРМ без меток
- Положение поршней в такте сжатия и расположение коромысел
- Обеспечение совпадения меток на распредвале и шкиве коленвала
- Установка ремня ГРМ с правильным натяжением
- Проверка совпадения меток после натяжения ремня и регулировка при необходимости
- Фиксация ремня и окончательное закрепление роликов и натяжителей

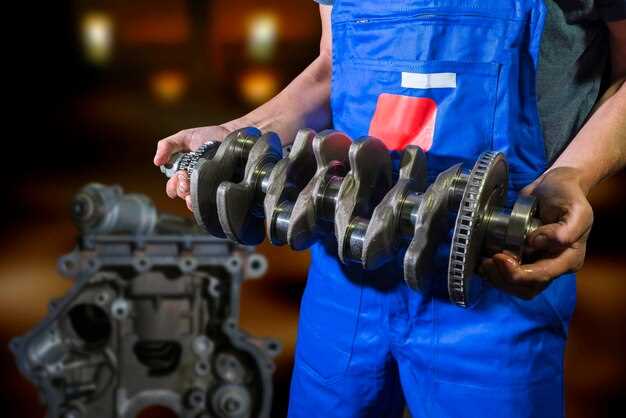

Подготовительные этапы и необходимые инструменты для выставления ГРМ
Используйте штангенциркуль или измерительную ленту для определения маркировки или меток на ремне и шкивах, а также для проверки зазорных расстояний. Необходимы ключи из набора: головки (обычно 10, 13 или 17 мм), торцевые и накидные для снятия крышек, а также отвёртки плоская и крестовая. Для фиксации распредвалов пригодятся специальные фиксаторы или приспособления, которые предупреждают их проворачивание.
Подготовьте монтировочные или пластиковые фиксаторы для фиксирования шкивов и распредвалов, а также клиновый или пластиковый шплинт для корректировки натяжения ремня. Помните о наличии масла, очистите поверхности шкивов от нагара и грязи, чтобы обеспечить гладкое натяжение и точное совмещение меток.
Проверьте наличие манометра или диагностического тахометра, если планируется провести более точную настройку. Для контроля времени установки понадобится свечной ключ или индикатор тайминга, которые помогут точно определить положение поршней и распределительных валов. Не забудьте подготовить ветошь и обезжиривающее средство для очистки контактных поверхностей.
Все инструменты собирайте на рабочем месте – так работа пройдет быстрее и безопаснее. В случае отсутствия специального инструмента для фиксации распредвалов, можно использовать самодельные приспособления или найти готовое решение в комплекте для регулировки ГРМ вашего двигателя. Чем точнее подготовка, тем проще выполнить настройку без ошибок и повторных регулировок.

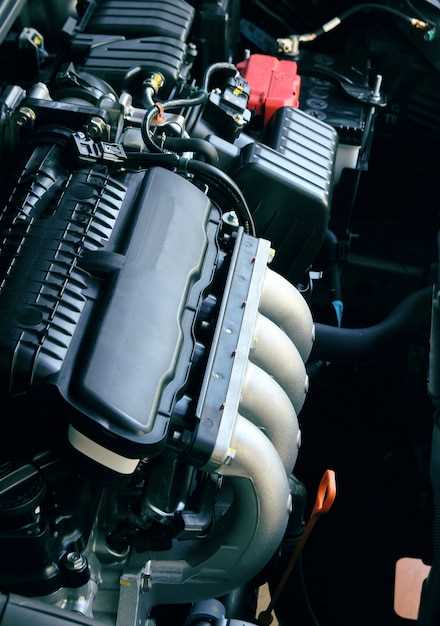

Подбор и подготовка ключевых инструментов: шпильки, свечные ключи, отвёртки
Подготовка двигателя: отключение аккумулятора и снятие аксессуаров
Перед началом работы отключите минусовую клемму аккумулятора, чтобы исключить риск короткого замыкания и обезопасить электронику двигателя. Для этого ослабьте гайку или зажим и аккуратно снимите кабель, убрав его подальше от аккумулятора. При этом желательно подложить металлический предмет под клемму, чтобы избежать случайного контакта.
После отключения аккумулятора снимите все аксессуары, мешающие доступу к ремню ГРМ. В первую очередь уедините или отсоедините вентиляторные ремни, защитные крышки, а также шланги, закрепленные на передней панели двигателя. Особое внимание уделите отсоединению цепей и кабелей датчиков, чтобы не повредить их при демонтаже. Используйте аккуратные движения и пластиковые инструменты, чтобы не оставить царапин или повреждений.
Обозначьте расположение снятых деталей, чтобы легко было их установить обратно. Сделайте снимки соединений, если есть необходимость, это ускорит процесс сборки. Убедившись, что ничего не осталось лишнего, приступайте к следующему этапу – снятию ремня и подготовке к выставлению ГРМ.
Обеспечение безопасности: фиксация коленвала и распредвалов
Перед началом работы обязательно зафиксируйте коленвал и распредвалы, чтобы исключить их движение во время установки ГРМ. Для этого используйте специальные фиксаторы или монтажные зажимы, предназначенные для вашего двигателя.
Зафиксируйте коленвал, вставив металлический или пластиковый ограничитель в маховик или шестерню коленвала. Это предотвратит его вращение при снятии или установке ремня. Убедитесь, что фиксация плотная и надежная, чтобы избежать смещения.
На распредвалы установите стержни или фиксаторы, которые зафиксируют их положение относительно корпуса. В моделях с большим пробегом или при наличии износа рекомендуется проверить состояние фиксаторов и заменить их при необходимости.
Дополнительно возможно применить метки на крышках распредвалов или корпуса двигателя. Но даже с этими метками лучше дополнительно зафиксировать распредвалы, чтобы избежать возможного их сдвига при работе с ремнем.
Важно помнить, что неправильная фиксация влечет за собой риск смещения меток и последующей неправильной установки, что может привести к серьёзному повреждению двигателя. Поэтому проверьте надежность фиксации перед началом натяжения ремня или его снятия.
Храните фиксаторы в безопасном месте до завершения всех работ, чтобы не потерять их и иметь возможность повторно использовать. Надежная фиксация – залог правильной сборки и долговечности двигателя.
Проверка состояния ремня и аксессуарных роликов перед началом работы
Осмотрите ремень на наличие трещин, износа и трещинных прорезей. Обратите внимание на изношённые или мягкие участки, которые могут указывать на приближающийся износ. Проверьте наличие масляных пятен или загрязнений, которые ослабляют материал ремня и ускоряют его порчу. Осмотрите ролики натяжителя, проверяя их вращение: оно должно быть плавным без заеданий или хруста. Осмотрите ролики со стороны корпуса на предмет расслоения или повреждения подшипников. Чтобы определить износ роликов, протрите их пальцем – поверхность должна оставаться гладкой, без заусенцев или борозд. Проверьте наличие люфтов: ролики не должны качаться или перемещаться из стороны в сторону. При обнаружении любых дефектов замените ремень и ролики целиком, чтобы избежать неожиданного обрыва или сбоя синхронизации. Перед установкой убедитесь, что все ролики и ремень свободно вращаются и не создают шумов при вращении. Эту профилактическую проверку рекомендуется проводить регулярно, особенно если двигатель эксплуатировался в условиях повышенной нагрузки или пробега.»
Практическая последовательность выставления ГРМ без меток
Поверните коленвал по часовой стрелке на половину оборота, чтобы поршни второго и третьего цилиндров оказались в положении нижней мертвой точки (НМТ). При этом убедитесь, что метки на шкивах коленвала совпадают или что поршни находятся в нужных отметках на тормозной или маховикной метке.
Пока распредвалы зафиксированы, будьте внимательны – проверьте, чтобы зубцы распредвалов совпадали с вырезами или отметками на крышке ГРМ. Для более точной установки можно использовать специальные шаблоны или иные контрольные инструменты для позиционирования.
При установке ремня натяните его равномерно, избегая чрезмерного натяжения или слабых участков, чтобы ремень не соскользнул с зубцов. После натяжения убедитесь, что метки остаются в нужных положения, проворачивая коленвал на один полный оборот и проверяя совпадение меток снова. Если метки считаются совпадающими, снимайте фиксаторы распредвалов и собирайте крышки без усилий.
Дважды проверьте момент затяжки болтов крепления распредвалов и крышек ГРМ согласно нормативам производителя. После завершения сборки и первой пробной прокрутки двигателя руками убедитесь, что клапаны не заденют поршни, и что все узлы работают свободно и без шума. Только после этого можно запускать двигатель и контролировать его работу на холостом ходу, обращая внимание на нестабильность или посторонние звуки.

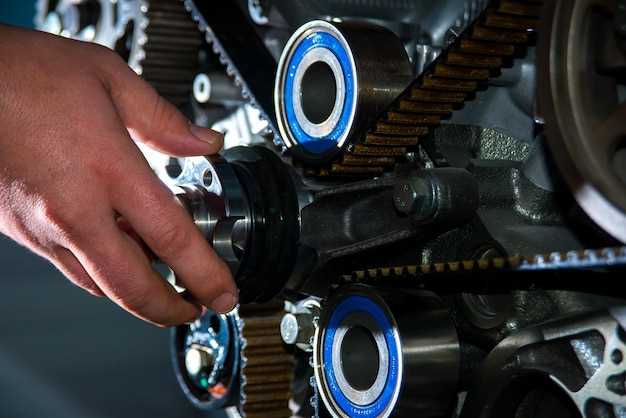

Положение поршней в такте сжатия и расположение коромысел
Поршни должны находиться в верхней мёртвой точке (ВМТ) при начале сжатия, что означает, что они максимально подняты вверх в цилиндрах. Для этого volanteк необходимо сравнить метки на шкивах коленвала и распределительном вале, убедившись, что поршни в одинаковом положении (обычно оба в ВМТ цилиндров 1 и 4). В это же время коромысла клапанных механизмов должны находиться в нейтральном положении, что достигается путём поворота распредвала на определённый угол, который указывается в инструкции к двигателю.
При установке распределительных валов обратите внимание на расположение коромысел. Они должны располагаться так, чтобы при закрытых клапанах их толкатели равномерно распределяли усилия, а ролики и тайминговые шестерни совпадали по меткам или отметкам. Правильное расположение коромысел важно для равномерной работы клапанов и минимизации износа механизма.
После установки поршня в ВМТ и правильного положения коромысел проверьте, что все фиксирующие устройства держат детали без зазоров и зазор между толкателями и клапанами минимален. Используйте щупы или контрольные метки для проверки точности положения, и при необходимости подкорректируйте положение коромысел или поршней, вращая коленвал плавно рукой.
Такой подход обеспечит правильное совмещение меток и точное выставление ГРМ без использования меток на ремне или цепи. Продолжайте настройку, следуя конкретной инструкции по конкретной модели двигателя для достижения идеального зажигания и эффективности работы двигателя.
Обеспечение совпадения меток на распредвале и шкиве коленвала
Перед установкой ремня проверьте, что метки на распредвале и шкиве коленвала совпадают. Для этого совместите метки на шкиве коленвала с соответствующими метками на блоке двигателя. Затем поверните распредвал так, чтобы метка на нем совпала с меткой на корпусе или держателе. Важно убедиться, что оба вала находятся в положении ‘открытых клапанов’ или ‘газов’, чтобы избежать ошибок в фазе работы двигателя.
После установки меток зафиксируйте распредвал и шкив в положении, слегка проверяя, что метки не смещены при вращении. Не вращайте двигатель до окончательной закрепки, иначе метки могут сбиться. Используйте специальный указатель или отметки на шкиве и блоке, чтобы визуально проверить их совпадение.
| Шаг | Действие |
|---|---|
| 1 | Совместите метки на шкиве коленвала с метками на блоке двигателя. |
| 2 | Поверните распредвал так, чтобы его метка совпала с соответствующей отметкой или пазом на корпусе. |
| 3 | Проверьте, что оба вала находятся в правильных позициях, и зафиксируйте их временными метками или маркерами. |
| 4 | Поверните коленвал, чтобы убедиться, что метки не расходятся при полном обороте вала. |
| 5 | Закрепите шкив и распредвал окончательно, избегая смещения меток. |
Установка ремня ГРМ с правильным натяжением
Перед натяжением убедитесь, что все метки на шкивах совмещены согласно инструкции. Натягивать ремень следует так, чтобы минимальный провис составлял не менее 4-6 мм в среднем участке. Используйте специальный инструмент или тестер натяжения, чтобы добиться точных показателей. Измерьте сопротивление ремня в области средней части – оно должно быть в пределах рекомендуемых значений, указанных в мануале.
После натяжения проверяйте положение шкивов: они должны оставаться в заводских метках без смещения. Для этого поверните коленчатый вал вручную на два полного оборота, чтобы убедиться, что ремень правильно встал и не соскальзывает.
| Шаг | Детали |
|---|---|
| 1 | Тщательно зафиксируйте натяжитель в рабочем положении, избегая его подъема или опускания во время проверки. |
| 2 | Измерьте силу натяжения с помощью индикатора или тестера, ориентируясь на параметры, прописанные в руководстве по эксплуатации. |
| 3 | Поверните коленчатый вал вручную минимум на два полных оборота, следя за совпадением меток, избегая заеданий при вращении. |
| 4 | Если ремень провисает или натяжение не соответствует норме, отсоедините натяжитель и регулируйте его положение или замените при необходимости. |
| 5 | Закрепите натяжитель, зафиксируйте его с помощью болтов и снова выполните проверку натяжения. |
| 6 | После успешной проверки установите охранный кожух и промойте рабочее место, избегая повреждений элементов ремня и шкивов. |
Проверка совпадения меток после натяжения ремня и регулировка при необходимости
Поверните коленчатый вал на один полный оборот по часовой стрелке так, чтобы метки на крышке распределительного вала и корпусе двигателя совпадали. После этого внимательно осмотрите метки на шкиве распредвала и блоке двигателя, убедившись, что они точно находятся в одном уровне и соприкасаются с соответствующими метками на корпусе. Если метки остались смещёнными, необходимо выполнить регулировку.
Для корректировки выполните следующие шаги:
- Ослабьте болты крепления шкива распредвала и аккуратно снимите шкив.
- Поверните распредвал так, чтобы метки на его корпусе совпадали с метками на крышке распределительного вала или корпусе двигателя.
- Установите шкив обратно и затяните болты с моментом, указанным в руководстве по эксплуатации.
После этого еще раз поверните коленчатый вал на один полный оборот и повторите проверку совпадения меток. Они должны идеально совпадать без необходимости дополнительной регулировки. Если метки смещены, повторите процедуру. Благодаря этому вы удостоверяетесь, что синхронизация компонентов двигателя реализована правильно и ремень натянут по заданным параметрам.

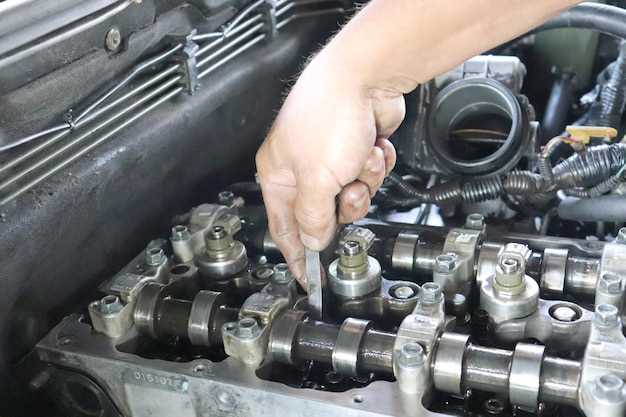

Фиксация ремня и окончательное закрепление роликов и натяжителей
После натяжения ремня убедитесь, что он легло ложится на все шкивы без смещений и перекосов. Зафиксируйте положение ремня, закрепляя фиксаторы или специальные штифты, чтобы избежать его соскальзывания во время установки роликов и натяжителей.
Затем приступайте к установке роликов и натяжителей, чтобы обеспечить правильное натяжение цепи. Осмотрите их крепления, проверьте наличие свободного вращения и отсутствия люфта. Нажимайте на натяжитель, чтобы убедиться, что он работает правильно и удерживает ремень под нужным натяжением.
Закрепите ролики болтами, следя за тем, чтобы они были правильно затянуты по моменту, указанному в инструкции производителя. Используйте динамометрический ключ, чтобы обеспечить точную затяжку болтов, не перетягивая и не оставляя слабых мест.
Перед окончательной фиксацией проверьте, чтобы ремень был натянут равномерно и не имел заломов или перекосов. Проведите вращение коленвала на несколько оборотов вручную, чтобы убедиться, что все элементы движутся свободно и ремень не сбился с положения.
Обратите внимание на маркировки и отметки на шкивах и натяжителе – они должны оставаться на своих местах, обеспечивая правильный угол и натяжение ремня. После завершения убедитесь, что все болты и зажимы затянуты жестко и надежно.
